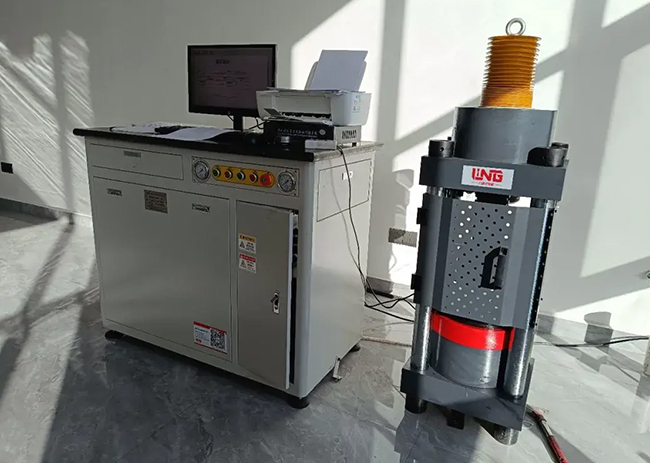

Instrucciones de funcionamiento automáticas de la máquina de prueba de presión de 200 toneladas

Instrucciones de funcionamiento de la máquina de prueba de presión automática

Encienda la fuente de alimentación, encienda, calentar 2 minutos (si no es necesario calentar en verano).

Abra el controlador experimental y el software de operación de la computadora, establezca el número, el área y la edad pertinentes;

3. el bloque de prueba se coloca en el accesorio o en el centro de la placa de presión;

Ajuste la velocidad correspondiente del software para que la placa de presión se acerque al bloque de prueba y se cancele rápidamente;

5. pulse ejecutar, realizar pruebas; Se pueden elegir experimentos individuales o experimentos consecutivos.

Terminada la prueba, seleccione la parada y espere que el cilindro caiga;

Imprimir y registrar los datos de la prueba. (Haga clic en los resultados de la consulta y seleccione el número de ensayo actual para seleccionar)

Continuar el experimento y repetir 2-8;

Después de la prueba, cierre el software, apague la computadora y el host del dispositivo.

Ejecución de experimentos

1. encienda el interruptor de energía de la máquina de prueba e inicie la máquina de prueba;

2. instalar la muestra en la máquina de prueba o en la mesa de trabajo;

Haga clic en el botón Ejecutar en el botón de control para ejecutar el ensayo;

Después de la operación, el pistón de la máquina de prueba comienza a subir, haga clic en el botón cero en la barra de visualización de carga, la carga cero;

Descripción: la eliminación correcta de la carga es una garantía importante de la precisión de los resultados experimentales.

Observación del proceso de prueba

1. después de la presión de la prueba, el sistema entra en el estado de control de circuito cerrado de fuerza, y la barra de estado muestra el estado "actualmente el sistema está en funcionamiento";

La barra de visualización del valor muestra los datos del proceso de carga; La curva de carga muestra la curva del proceso de carga;

Después de que la muestra se rompe, el sistema determina automáticamente y la máquina de prueba se descarga; Se muestran los resultados de la prueba en el área de resultados de la prueba;

Descripción: Si ocurre una situación anormal durante la prueba, haga clic inmediatamente en el botón de parada del área de control para terminar la prueba o presione el interruptor de alimentación de la máquina de prueba para apagar el motor de la máquina de prueba. Haga clic en el botón de restablecimiento en el área del botón de control para confirmar el restablecimiento de la válvula antes de comenzar la operación normal.

Completa el experimento

Después de que la muestra se rompe, los resultados de la prueba se muestran en la barra de visualización de resultados y la prueba de muestra individual se finaliza;

Si el método de carga de prueba por separado, continúe siguiendo los pasos de 2-3 en la ejecución de la prueba hasta que se complete todo el bloque de prueba;

Si el método de carga de prueba continua, solo necesita que el probador cargue la muestra en el tiempo de carga retrasada después de la descarga, y el sistema ejecuta automáticamente la prueba hasta el número de bloques de la muestra establecido para la prueba;

Después de un conjunto de ensayos, los datos detallados del ensayo y el resultado final se muestran en el área de visualización de resultados del ensayo.

Consultar e imprimir

Consulta Haga clic en el botón de informe en la barra de herramientas para ingresar al cuadro de diálogo de impresión del informe, seleccione la prueba que se busca, el elemento de búsqueda y el contenido de búsqueda según sea necesario, después de hacer clic en la consulta, haga clic en la prueba que desea imprimir en el cuadro de resultados de la consulta.

Haga clic en el botón Configuración de encabezado en el cuadro de diálogo Imprimir informe para abrir el cuadro de diálogo Configuración de encabezado de impresión y configurar el encabezado para imprimir el informe.

Haga clic en el botón de configuración de impresión en el cuadro de diálogo de impresión del informe para abrir el cuadro de configuración de impresión y configurar el dispositivo de salida para la impresión del informe.

Ver resultados detallados del ensayo Haga doble clic en los datos del ensayo en los resultados de la consulta para abrir el registro de datos detallados del ensayo correspondiente al resultado del ensayo, que el usuario puede ver y corregir manualmente algunos de los datos.

Imprimir y previsualizar Haga clic para previsualizar e imprimir el informe de los resultados del ensayo.
