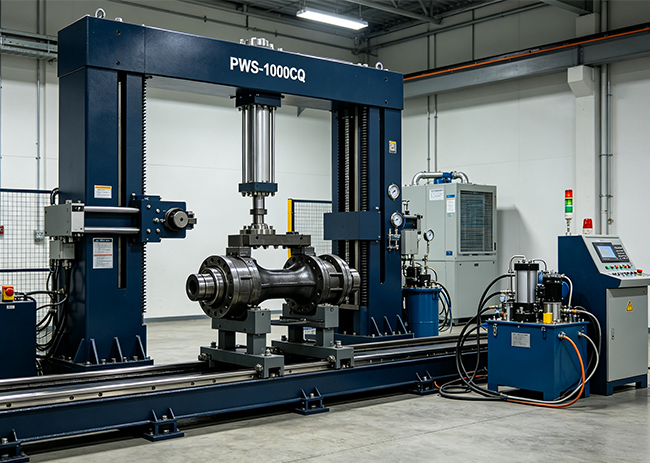

Jinan lidera el lanzamiento del banco de pruebas de rendimiento integral de la carcasa del puente de accionamiento PWS-1000CQ

En el contexto de la mejora de la cadena de la industria de maquinaria de construcción, la carcasa del puente de accionamiento como los componentes principales del vehículo, su rigidez, resistencia y la demanda de rendimiento de la fatiga continúan aumentando. Jinan Lili Test Machine Co., Ltd. se basa en años de investigación y desarrollo de equipos de prueba mecánicos, el nuevo lanzamiento de PWS-1000CQ de la plataforma de prueba de rendimiento integral de la caja del puente de accionamiento, una parada para satisfacer las necesidades de prueba de cumplimiento de la maquinaria de construcción, la caja del puente de vehículos de ruedas, para proporcionar un esquema de prueba inteligente estandarizado para el control de calidad de las piezas.
Con el desarrollo constante del mercado de maquinaria de construcción, como cargadores, excavadoras y prensas, los fabricantes de máquinas principales se han ajustado continuamente a los estándares de verificación de confiabilidad de los componentes principales del puente de accionamiento, la industria generalmente se refiere a JB / T5928-2014, JB / T9738-2013 y otras especificaciones de la industria para llevar a cabo la verificación de fábrica y desarrollo. El equipo de prueba dividido tradicional tiene una mala adaptación, una precisión de carga insuficiente y una integración de datos tediosa y otros puntos dolorosos, por lo que es difícil completar la prueba multidimensional de rigidez, resistencia estática y fatiga de flexión bidireccional simultáneamente. El banco de pruebas integrado lanzado por Jinan Lili utiliza un marco integrado de tipo dragón con un diseño modular, un conjunto de equipos puede cubrir la rigidez de flexión vertical de la caja del puente, la resistencia extrema, la fatiga pulsada, la fatiga de flexión bidireccional del eje delantero cuatro proyectos de prueba principales, reduciendo significativamente la inversión de equipos de prueba de la empresa y el costo de ocupación del sitio.
Carga precisa multicanal, adaptación global a todo tipo de muestras de cáscara de puente
El banco de pruebas PWS-1000CQ está equipado con una unidad de carga servo doble vertical y horizontal independiente, carga vertical estática de hasta 1000kN, carga dinámica de 300kN, carga lateral horizontal de 300kN, velocidad de carga constante ajustable de 0.1-10kN / s, la precisión de la medición del valor de la fuerza se mantiene estable dentro de ± 1% FS, la precisión de desplazamiento del actuador es ±0.01 mm, que coincide perfectamente con los estrictos requisitos de precisión de la norma nacional, la alineación de la carga, la medición de de deformación.
El sistema de herramientas del equipo adopta una estructura de posicionamiento modular ajustable, soporta el intervalo de ajuste del eje de 1000 mm-3000 mm, adecuado para el diámetro exterior máximo de 500 mm, transportando hasta 25 toneladas de todo tipo de caja de puente de accionamiento de maquinaria de ingeniería y eje delantero del tractor de ruedas. El mecanismo de fijación de posición con la estructura de protección de amortiguación no solo puede garantizar la fijación de la muestra, la fuerza uniforme, sino también evitar rasgar la superficie de la pieza de trabajo durante el proceso de montaje; Compatible con soporte auxiliar de elevación, simplifica el proceso de elevación y descarga de la caja del puente de gran tamaño y mejora la eficiencia de la operación del laboratorio.
La unidad de potencia hidráulica adopta una combinación de motor de conversión de frecuencia + bomba de engranaje de alta presión importada, equipada con un módulo de enfriamiento, filtración, descarga de presión de seguridad de múltiples etapas, salida de flujo estable de 180 l / min, puede llevar a cabo una prueba continua de ciclo de fatiga durante mucho tiempo. El diseño del búfer del acumulador reduce efectivamente las fluctuaciones de presión del sistema y garantiza la reproducción suave de la forma de onda de carga dinámica, como la onda sinusoidal, la onda triangular y la onda cuadrada, y el intervalo de frecuencia dinámico de 0-10Hz satisface los requisitos de simulación de todo tipo de condiciones de prueba duraderas.
Sistema de control automático de adquisición inteligente, informe de inspección de cumplimiento de salida estandarizado
Toda la máquina adopta la computadora industrial + la arquitectura de control de segundo ciclo cerrado del controlador servo, equipado con un módulo de adquisición de datos de alta precisión de 32 canales, la adquisición simultánea de datos multidimensionales de carga, deformación, deformación y desplazamiento del cilindro, la frecuencia de muestreo es de hasta 1000Hz. El sensor de desplazamiento láser está configurado en la parte central de la caja del puente, la precisión de la medición de la deformación es ± 0,01 mm, la cantidad de deformación pequeña se captura con precisión bajo la carga nominal, el valor de la deformación se calcula automáticamente y se compara con JB / T5928-2014 para determinar si la rigidez cumple con los estándares.
Compatible con el software de prueba especial de autodesarrollo, incorporando la rigidez, la resistencia y la fatiga de tres tipos de procedimientos de prueba estandarizados, el operador solo necesita ingresar los parámetros básicos como el modelo de la caja del puente, la carga nominal del eje y otros, el equipo puede completar automáticamente todo el proceso de carga, carga y descarga. El sistema genera la curva de visualización de carga - desplazamiento, carga - deformación en tiempo real, el final de la prueba calcula automáticamente el factor de seguridad, registra la deformación plástica, el punto de falla de grietas, exporta el informe de inspección de conformidad de formato PDF y Excel con un solo clic, elimina la organización manual de datos, el enlace de contabilidad y reduce el error humano.
Sistema de protección de seguridad de toda la dimensión, garantía de operación y mantenimiento a largo plazo
El equipo construye una cerca de alta resistencia cerrada de 1,8 metros alrededor del área de prueba, la puerta de seguridad y el sistema de control se vinculan con el bloqueo, el cuerpo de la puerta no está cerrado y no se puede iniciar la prueba; Toda la máquina integra múltiples mecanismos de protección de seguridad, incluida la descarga de presión de sobrecarga de desbordamiento hidráulico, el apagado automático de la sobrecarga, el dispositivo de prevención de caídas de la viga de carga, el botón de parada de emergencia multipunto global. El sistema monitorea la presión del aceite, la temperatura del aceite, el nivel del líquido, el estado del sensor en tiempo real, la anomalía inmediatamente desencadena la alarma acústica y óptica y almacena el registro de fallas, el equipo, el personal y las muestras evitan el riesgo de prueba.
Jinan lidera el establecimiento y la mejora del sistema de servicio de ciclo completo, después de la aceptación del equipo goza de una garantía gratuita de 12 meses, el costo de mantenimiento de por vida. El equipo de servicio post-venta responde a la consulta en 1 hora, emite la solución en 4 horas, llega al sitio en 12 horas para solucionar problemas; La sincronización de la entrega de equipos proporciona un conjunto completo de manuales técnicos de operación y mantenimiento, la instalación y puesta en marcha de la etapa de programación de 2-3 días de entrenamiento práctico gratuito y la actualización gratuita de la vida del sistema de software. Cada año, la empresa visita periódicamente a casa para la inspección, establece un archivo de equipo de cliente exclusivo para garantizar el funcionamiento estable a largo plazo del equipo de prueba.
Fabricación de equipos de prueba de labranza profunda, consolidación de la fuerza del equipo de prueba nacional
Jinan Lili máquina de prueba como una empresa de alta tecnología, con casi 30,000 metros cuadrados de parque industrial, equipado con el procesamiento estándar de la máquina, taller de ensamblaje, con todo el proceso de la máquina de prueba de investigación y desarrollo de la capacidad de producción independiente, logró ISO9001 gestión de calidad, medio ambiente, seguridad y salud ocupacional, CE, la aprobación del tipo de instrumento de medición y muchas otras certificaciones autorizadas, sosteniendo una serie de patentes de la máquina de prueba de nueva práctica. Los productos de la compañía cubren toda una serie de equipos de detección mecánica, como fatiga, torsión, fricción y desgaste, y sirven ampliamente maquinaria de ingeniería, fabricación de automóviles, transporte ferroviario, universidades de investigación y otros campos, los productos se exportan a muchos países y regiones.
La estación de prueba de rendimiento integral de la carcasa del puente de accionamiento PWS-1000CQ es un avance tecnológico para las empresas que se centran en la detección de piezas de maquinaria de ingeniería. En el futuro, Jinan continuará centrándose en las necesidades de inspección de calidad de equipos de alta gama, soluciones de prueba personalizadas iterativas para ayudar a las empresas nacionales de fabricación de piezas de maquinaria de construcción a mejorar el sistema de control de calidad, promover la localización y la actualización inteligente de los equipos de inspección de la industria.
