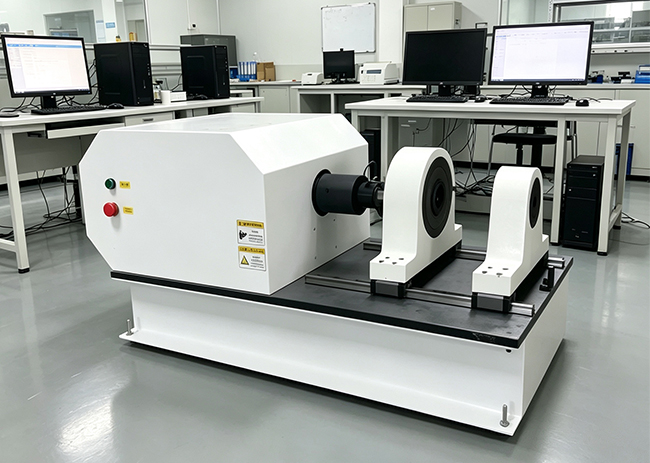

Jinan Li LJZ-100W método de esquina detector de perno de alta resistencia, perno corto, ayuda a la estandarización de la inspección de la estructura de acero

Recientemente, Jinan Lili Test Machine Co., Ltd. lanzó oficialmente LJZ-100W método de ángulo controlado por microordenador de alta resistencia del perno, equipo estrictamente de acuerdo con el estándar nacional GB50205-2020 "código de aceptación de calidad de construcción de la construcción de la estructura de acero" investigación y la fabricación, la integración del nuevo sistema de control autónomo, para lograr la conexión de perno de alta resistencia par de par, fuerza del eje, coeficiente de par de detección automática de alta precisión, para la planta de procesamiento de estructuras de acero, terceros organismos de inspección, la unidad de supervisión de construcción para proporcionar una solución de detección mecánica inteligente de una sola parada.
Con el rápido desarrollo de los edificios domésticos de gran alcance, puentes, torres de energía eólica, estructuras de acero montadas, el rendimiento de fijación de las conexiones de pernos de alta resistencia determina directamente la seguridad estructural general, la industria de la precisión del equipo de detección de pernos, la automatización y la capacidad de trazabilidad de datos hacen mayores requisitos. Este lanzamiento del detector LJZ-100W para la optimización del punto de dolor de la detección de pernos de alta resistencia de seis ángulos, la máquina máxima de par de 100Nm, el intervalo de medición de par de 1-100Nm, la precisión de la máquina de prueba hasta un nivel, el error relativo del valor de par de control en ± 1%, la resolución del par puede alcanzar el rango completo 1/500000, la velocidad de torsión 360-720 ° / min se puede ajustar continuamente, cubriendo perfectamente la longitud de 65-120mm, especificaciones 4-40mm y requisitos de inspección de pernos de alta resistencia de tamaño en pulgadas, la herramienta de pernos no estándar se puede personalizar.
El equipo está equipado con el software de medición y control TTC LLG-Testing, compatible con el sistema operativo Windows XP / Win7, y el hardware y el software para lograr todo el proceso de control digital. Durante la prueba se pueden recopilar datos de par, fuerza del eje, ángulo de torsión y ángulo en tiempo real, generar dinámicamente varias curvas de par - fuerza del eje, par - tiempo, coeficiente de par, soportar la escala de curva, análisis de datos locales; La lógica de determinación inteligente múltiple incorporada, la fuerza del eje para alcanzar el límite estándar de apagado automático, la inversión automática de la muestra de desmontaje, el sistema determina automáticamente la rotura y termina la prueba cuando la muestra se rompe, el par se detiene, está equipado con la protección de sobrecarga del sensor, la función de monitoreo de mantenimiento de pico, evita el riesgo de daños por sobrecarga del equipo.
El procesamiento inteligente de datos es el punto culminante de este modelo. Después de completar el ensayo de un solo grupo, el software calcula automáticamente en lotes los indicadores clave como la fuerza del eje promedio, el par promedio, el coeficiente de torsión promedio, la desviación estándar y el coeficiente de variabilidad de varios grupos de pruebas. Todos los datos de prueba se almacenan localmente en forma de base de datos, soportando la recuperación, recuperación y exportación por lotes en cualquier momento. Compatible con el editor de informes visuales, el usuario puede personalizar la plantilla de informe de inspección, imprimir documentos de inspección estandarizados con un solo clic, mantener los datos de prueba completos para lograr la trazabilidad de calidad en todo el proceso. El sistema soporta el sensor de par, el sensor de fuerza del eje, el codificador de esquina de tres puntos de calibración independiente, los parámetros de calibración pueden exportar la copia de seguridad del archivo config sin repetir la calibración, reduciendo significativamente los costos de operación y mantenimiento del equipo.
El nivel de operación tiene en cuenta la facilidad de uso y la profesionalidad, la interfaz de software se divide en el panel de visualización digital, el panel de visualización de curvas, el panel de entrada de información de la muestra, el área de control de velocidad de cuatro módulos, soporta el nuevo registro de muestras por lotes, la importación de plantillas de muestras, la detección por lotes del mismo lote de pernos sin necesidad de repetir los parámetros de entrada; La biblioteca estándar de prueba GB50205 incorporada puede agregar, importar y exportar estándares de inspección de la industria según sea necesario, para adaptarse a las especificaciones de inspección multidisciplinarias de construcción, puente y fabricación de maquinaria. Gestión jerárquica de derechos de usuario, esquema de cableado en tiempo real, documentación de enseñanza de vídeo de apoyo, la reducción del umbral de acceso del operador, el personal promedio puede completar de forma independiente todo el proceso de detección.
Todo el hardware de la máquina adopta un motor de accionamiento servo de 1.0kW, alimentación estándar de 220V, tamaño del cuerpo de 1300mm x 500mm x 600mm, peso propio de 500kg, estructura sólida anti-deformación, prueba a largo plazo para mantener la precisión de medición estable. Equipos de fábrica vienen con accesorios de embalaje completos, dibujos de cableado eléctrico, un conjunto completo de instrucciones de operación, el fabricante proporciona soporte técnico de línea especial 0531-88277566, que cubre la instalación y depuración de equipos, capacitación de software, calibración anual, servicio de ciclo completo de mantenimiento post-venta.
Los expertos de la industria dijeron que el detector de pernos de alta resistencia LJZ-100W método de esquina tiene en cuenta las tres ventajas principales de alta precisión, almacenamiento automático y digital, complementa el laboratorio de detección de pequeñas y medianas placas de detección inteligentes, resuelve eficazmente los errores de detección manual tradicionales, datos difíciles de almacenar, informes tediosos y otros problemas de la industria, promueve la normalización del proceso de detección de pernos de alta resistencia de la estructura de acero doméstica, transformación digital, para la construcción de la seguridad de la calidad de la estructura de acero para construir la línea de detección de seguridad.
En la actualidad, el detector ha sido completamente abierto a la orden, se puede utilizar ampliamente en las empresas de producción de estructuras de acero, los centros de inspección de calidad de terceros, las estaciones de inspección de calidad de la construcción residencial, el transporte ferroviario y las empresas de fabricación de equipos de energía eólica, para proporcionar toda la máquina, herramientas personalizadas, soporte de software de inspección y control de la integración de servicios de entrega completa.
